Description |
Frequency range |
Materials |

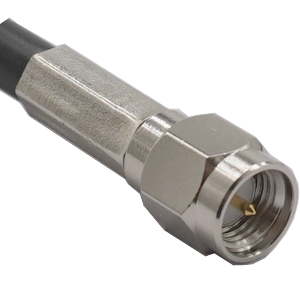

SMA-Male |
![SMA male](/images/connectors/sma_m_90.png) |
- P/N: 30.SMA001.00
- Crimp type for RG58, LowLoss
- P/N: 30.SMA002.00
- Crimp type for RG 174, RG 316
|
From DC to 9 GHz |
Nickel plated brass, PTFE insulator, Gold plated pin |

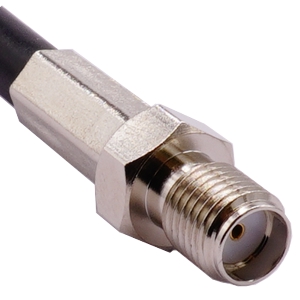

SMA-Female |
![SMA female](/images/connectors/sma-f-90.png) |
- P/N: 30.SMA003.00
- Crimp type for RG58, LowLoss
- P/N: 30.SMA004.00
- Crimp type for RG 174, RG 316
|
From DC to 9 GHz |
Nickel plated brass, PTFE insulator, Gold plated pin |

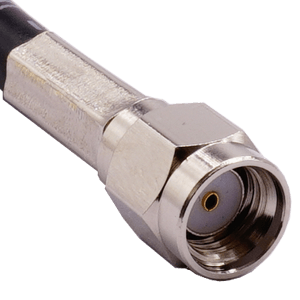

SMA-male Reverse Polarity |
![SMA male reverse polarity](/images/connectors/sma-m-rp-90.png) |
- P/N: 30.SMA005.00
- Crimp type for RG58, LowLoss
- P/N: 30.SMA006.00
- Crimp type for RG 174, RG 316
|
From DC to 9 GHz |
Nickel plated brass, PTFE insulator, Gold plated pin |

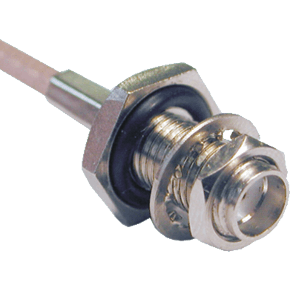

SMA-female Panel |
![SMA-female Panel](/images/connectors/SMA-female_Panel_small.png) |
- P/N: 30.SMA008.00
- Crimp type for RG58, LowLoss
- P/N: 30.SMA007.00
- Crimp type for RG 174, RG 316
|
From DC to 9 GHz |
Nickel plated brass, PTFE insulator, Gold plated pin |

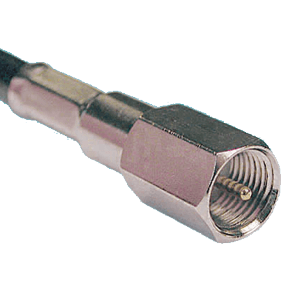

FME male |
![FME male](/images/connectors/FME-male_small.png) |
- P/N: 30.FME005.00
- Crimp type for RG 174, RG 316
|
From DC to 2.2 GHz |
Nickel plated brass, Delrin insulator, Gold plated pin |

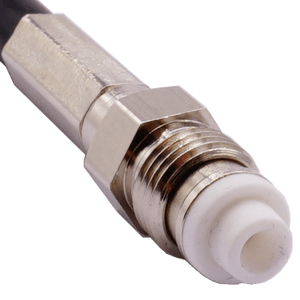

FME female |
![FME female](/images/connectors/fme-f-90.png) |
- P/N: 30.FME002.00
- Crimp type for RG58, LowLoss
- P/N: 30.FME003.00
- Crimp type for RG 174, RG 316
|
From DC to 2.2 GHz |
Nickel plated brass, Delrin insulator, Gold plated pin |

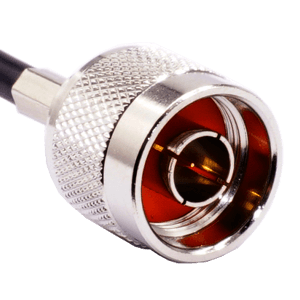

N male |
![N male](/images/connectors/N-M_90.png) |
- P/N: 30.N001.00
- Crimp type for RG58, LowLoss
- P/N: 30.N005.00
- Crimp type for H155
- P/N: 30.N008.00
- Crimp type for RG213
|
From DC to 6 GHz |
Nickel plated brass, PTFE insulator, Gold plated pin |

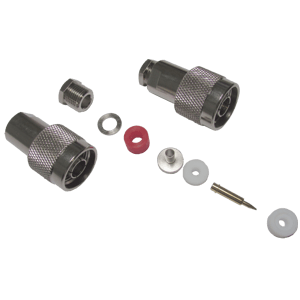

N male CLAMP |
![N male CLAMP](/images/connectors/N-m-CLAMP_small.png) |
- P/N: 30.N009.00
- Clamp type for RG58
|
From DC to 4 GHz |
Nickel plated brass, PTFE insulator, Gold plated pin |

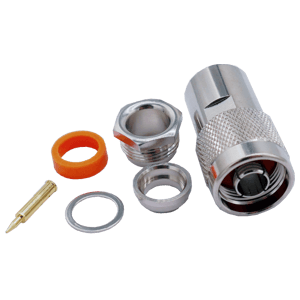

N male CLAMP (RG213) |
![N male CLAMP FOR RG213](/images/connectors/N-m-CLAMP_small.png) |
- P/N: 30.N003.00
- Clamp type for RG213, RG8AU
|
From DC to 6 GHz |
Nickel plated brass, PTFE insulator, Gold plated pin |

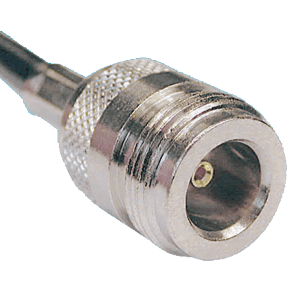

N female |
![N female](/images/connectors/N-female_small.png) |
- P/N: 30.N002.00
- Crimp type for RG58, LowLoss
- P/N: 30.N006.00
- Crimp type for H155
|
From DC to 6 GHz |
Nickel plated brass, PTFE insulator, Gold plated pin |

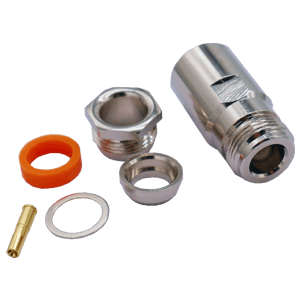

N female CLAMP (RG213) |
![N female CLAMP for RG213](/images/connectors/N-m-CLAMP_213_small.png) |
- P/N: 30.N004.00
- Clamp type for RG213, RG8AU
|
From DC to 6 GHz |
Nickel plated brass, PTFE insulator, Gold plated pin |

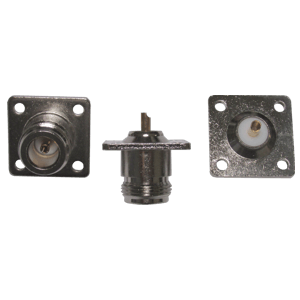

N female PANEL |
![N female PANEL](/images/connectors/N-f_PANEL_small.png) |
- P/N: 30.N007.00
- Panel type, 4 holes
|
- |
Nickel plated brass, PTFE insulator, Gold plated pin |

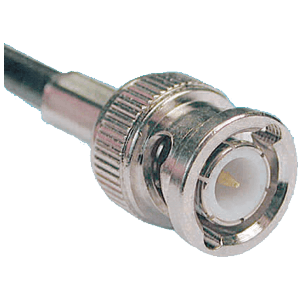

BNC male |
![BNC male](/images/connectors/BNC-male_small.png) |
- P/N: 30.BNC001.00
- Crimp type for RG58, LowLoss
|
From DC to 4 GHz |
Nickel plated brass, Delrin insulator, Gold plated pin |

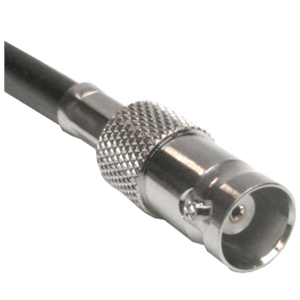

BNC female |
![BNC female](/images/connectors/BNC-female_small.png) |
- P/N: 30.BNC002.00
- Crimp type for RG58, LowLoss
|
From DC to 2 GHz |
Nickel plated brass, Delrin insulator, Gold plated pin |

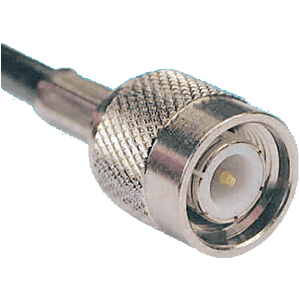

TNC male |
![TNC male](/images/connectors/TNC-male_small.png) |
- P/N: 30.TNC001.00
- Crimp type for RG58, LowLoss
|
From DC to 4 GHz |
Nickel plated brass, PTFE insulator, Gold plated pin |

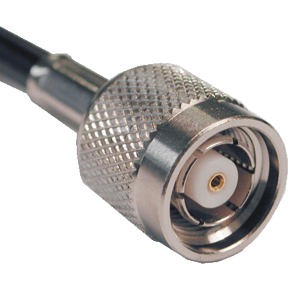

TNC male Reverse Polarity |
![TNC male Reverse Polarity](/images/connectors/TNC-male_Reverse_Polarity_small.png) |
- P/N: 30.TNC002.00
- Crimp type for RG58, LowLoss
|
From DC to 4 GHz |
Nickel plated brass, PTFE insulator, Gold plated pin |

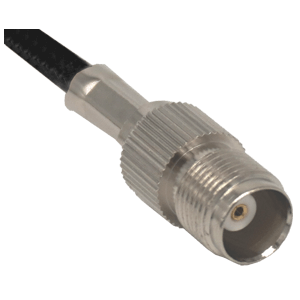

TNC female |
![TNC female](/images/connectors/TNC-f_small.png) |
- P/N: 30.TNC003.00
- Crimp type for RG58, LowLoss
|
From DC to 4 GHz |
Nickel plated brass, PTFE insulator, Gold plated pin |

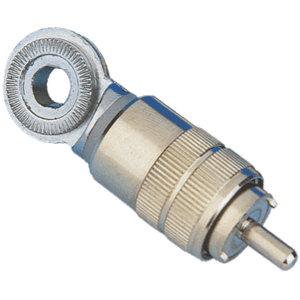

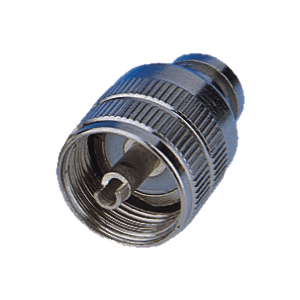

UHF male (PL-259) |
![UHF male (PL-259)](/images/connectors/PL_259_PTFE_Connectors_small.png) |
- P/N: 2505600.00
- Twist-on and center pin soldering type for RG58
- P/N: 2505500.00
- Twist-on and center pin soldering type for RG213
|
From DC to 500MHz |
Nickel plated brass, PTFE insulator, Nickel plated pin |
